Современный полувагон (мод. 12-2123)

Кадр 1. Модель полувагона 12-2123.

Кадр 1. Модель полувагона 12-2123.

Фото: И.Сергеев (кадры 1, 3-8, 10).

Кадр 2. Полувагон мод. 12-2123 производства

Кадр 2. Полувагон мод. 12-2123 производства "Альайвагон".

Фото: меланж

Разновидности: номер, цвет

Эпоха: V

Принадлежность: РЖД

Фирма-производитель: "12mm.ru" совместно с "Норкин-Модель" и "Б.В.-Ж.Д."

Год начала производства: 2010

Год окончания производства: малая серия

Артикул: 06.010#2009

Описание модели

Модель современного полувагона 12-2123 - совместный производственный проект "12mm.ru" (общая организация), "Норкин-Модель" (проектирование и изготовление "кита" из травленой латуни) и "Б.В.-Ж.Д." (сборка и окраска). Модель выпущена малой серией в 30 шт. в трех вариантах окраски (оттенки коричневого цвета) и с неповторяющимися бортовыми номерами вагонов. Деталировка модели, включая подвагонное оборудование, выполнена на очень высоком уровне. Использованы тележки типа ЦНИИ-Х3О производства фирмы "Пересвет", визуально близкие к тележкам прототипа.

Модель полувагона 12-2123 производится также в виде "ктиа" для самостоятельной сборки (мануфактура "Норкин-Модель"). С 2012 г. доступны полностью готовые модели от "Норкин-Модель" (арт. 2009, возможна различная окрраска под заказ).

Описание прототипа

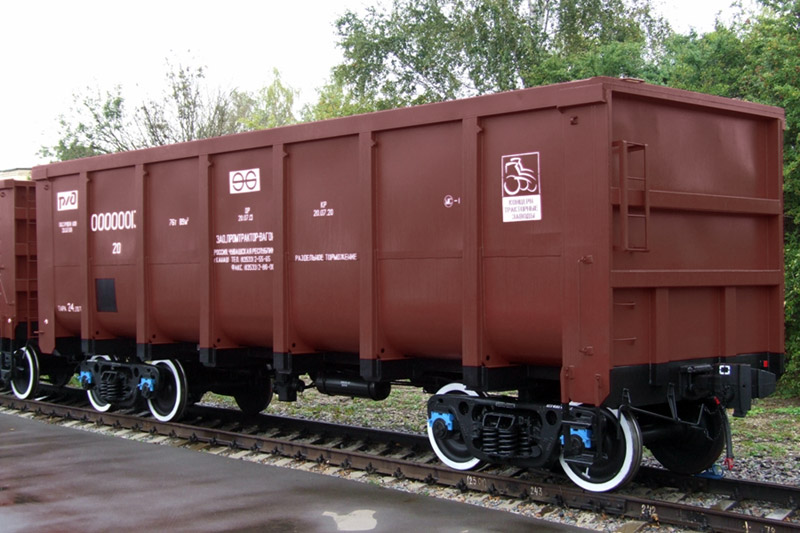

4-осный полувагон с глухим кузовом со скругленным нижним поясом, мод. 12-2123-01, выпускается с 2006 г. предприятием "Промтрактор-вагон" в г. Канаш. Вагон является также перспективной моделью для предприятия "Алтайвагон" (на модели нанесен логотип именно завода "Алтайвагон"). Вагон предназначен для перевозки инертных насыпных, крупнокусковых грузов, не требующих защиты от атмосферных осадков, с последующей разгрузкой на вагоноопрокидывателях. Вагон пригоден для эксплуатации по всей сети железных дорог колеи 1520 мм (габарит Тпр). Грузоподъемность вагона 76 т, тара 24 т. Объем кузова - 89 куб.м. Конструкционная скорость 120 км/ч. Габарит Тпр. Модель тележки 18-9800.

Фотогалерея
Кадр 3. Модель полувагона 12-2123 на диораме И.Сергеева.

Кадр 3. Модель полувагона 12-2123 на диораме И.Сергеева.

Кадр 4 Те же, там же.

Кадр 4 Те же, там же.

Кадр 5. Те же модели.

Кадр 5. Те же модели.

Кадр 6. Те же модели.

Кадр 6. Те же модели.

Кадр 7. Вид модели снизу.

Кадр 7. Вид модели снизу.

Хорошо видно качественно выполненное подвагонное оборудование.

Кадр 8. Кладка фирменных коробочек (дизайн выполнен А.Норкиным).

Кадр 8. Кладка фирменных коробочек (дизайн выполнен А.Норкиным).

Кадр 9. Образец от Мануфактуры

Кадр 9. Образец от Мануфактуры "Норкин-Модель" (слегка "состаренный" вариант окраски).

Фото: А.Норкин

Кадр 10. Модель выставочного образца вагона (прототип имеет тот же цвет и тот же номер) в экспозиции Мануфактуры

Кадр 10. Модель выставочного образца вагона (прототип имеет тот же цвет и тот же номер) в экспозиции Мануфактуры "Норкин-Модель" на новой площадке Московского ТТ-клуба.

Кадр сделан 4 сентября 2013 г.

Чертеж вагона.

Чертеж вагона.

С сайта myraliway.ru
